El sinóptico permite representar gráficamente y de forma muy
intuitiva la red de riego y su relación con las parcelas. Los
gestores de la comunidad pueden modificar o ampliar el sinóptico
respondiendo a los cambios que ocurren en la red de riego y de
desagüe. Si en la figura 5 se presenta una vista general del
sinóptico de una red de riegos, en la siguiente figura se muestran
las propiedades de un elemento de la red. En este caso se trata de
una tubería de riego de alta presión de 200 mm de diámetro.
Un aspecto muy interesante de la gestión de la red de riegos que
se propone lo constituye el mantenimiento de la propia red. El
programa permitirá guardar en la base de datos una ficha resumen
de cada obra, limpieza o engrase de cada elemento de la red
(Figura 7). Así, en el caso de una tubería (como la que se muestra en la
Figura 5), se podrá guardar un informe de cada reventón y de los
recursos empleados en su reparación. En el caso de aforadores, se
puede dejar constancia de las calibraciones realizadas.

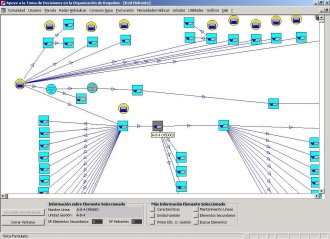

Figura 5. Un ejemplo del sinóptico de la red de riego
de la comunidad. Este esquema gráfico lo puede crear y
modificar el administrativo de la comunidad. El esquema
indica el flujo del agua a través de aforadores, embalses,
acequias, tuberías, bombas y contadores. Los elementos
azules son de riego y los verdes de desagüe. El elemento
señalado se llama "A-8-4 (45000)".

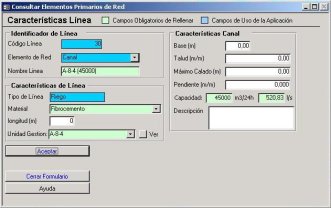

Figura 6. Formulario de propiedades de un elemento primario
de la red de riegos.

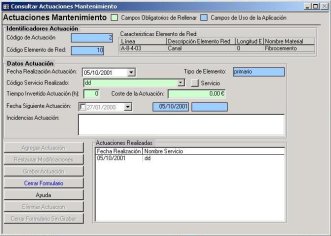

Figura 7. Fichero de actuaciones de mantenimiento de la
red de riegos.
Del mismo modo que con las parcelas, también se puede visualizar
la red, y toda la información contenida en el programa sobre la
misma, en el mapa de la comunidad (Figura 8). De esta forma se
aportan todas las ventajas del GIS, expuestas para las parcelas,
a la gestión de la red.

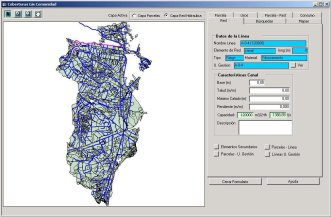

Figura 8. Visualización del mapa de una comunidad de
regantes en el que se ha seleccionado una acequia (en color fucsia), apareciendo
en la parte derecha de la imagen la información sobre dicha acequia.
